Thước quang và hệ thống DRO được sử dụng rất nhiều trên thế giới, loại thước quang học này chuyên dùng cho các máy công cụ như máy tiện, máy phay, máy mài, máy doa, ...và các ứng dụng hệ thống đo đạc, dịch chuyển. Mang lại rất nhiều lợi ích, tiện lợi cũng như năng suất và độ chính xác trong gia công, giúp tiết kiệm thời gian cũng như chất lượng sản phẩm, tăng khả năng cạnh tranh trên thị trường của người sử dụng.
 |

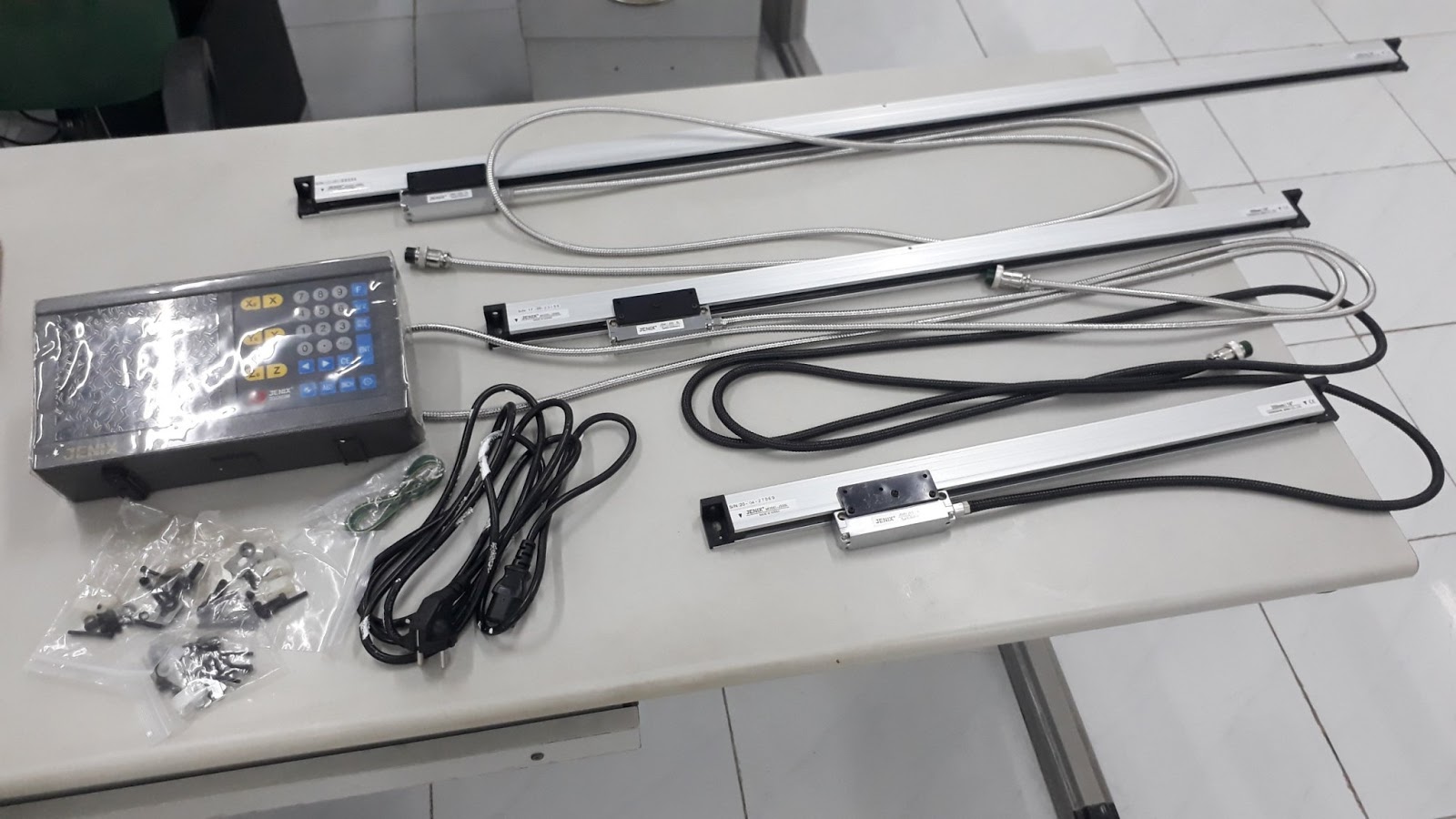

| Thước quang máy phay, máy tiện. |
I. Tổng quan về thước quang máy phay, máy tiện
Thước quang học (Linear Scale) là một phần của hệ thống
ứng dụng hiển thị số DRO (Digital Read Out). Chúng được nghiên cứu và đưa vào sử
dụng từ năm 1952 bởi các hãng nổi tiếng và uy tín như HEIDENHAIN, Mitutoyo (Nhật Bản), Sony, Futaba, Jenix (Hàn Quốc), Delos (Trung Quốc), Sino, Sinpo (Trung Quốc),
…
Một số hình ảnh thước quang cho máy công cụ phay, tiện,....
Thước quang Mitutoyo (thường dùng cho máy phay, tiện, doa xuất xứ của Nhật)
 |
| Hình ảnh thước quang Mitutoyo |
Thước quang Jenix hàn Quốc (thường dùng cho máy phay, tiện, mài của Hàn Quốc)
 |
| Hình ảnh thước quang máy phay, máy tiện Jenix Hàn Quốc |
Chúng giúp ích rất nhiều trong việc đo đạc chính xác,
gia công cơ khí và ứng dụng. Sau đây chúng tôi xin sơ lược cơ bản về cấu tạo và
nguyên lý cũng như ứng dụng của loại thước quang hiển thị số này.
II. Cấu tạo thước quang máy công cụ.
Hầu hết các thước quang (Linear Scale) đều có cấu tạo
chung bao gồm bộ thang đo tuyến tính, một tấm kính chất lượng cao với các vết
khắc đều và khoảng cách rất nhỏ (khoảng 0.01mm, 0.005mm hoặc 0.001mm), các tế
bào quang điện, nguồn ánh sáng, ống kính phản chiếu, hệ thống quét đảm bảo độ
chính xác cao và phần cao su bảo vệ thước. Các bộ phận này được gắn vào hai phần
chính của thước quang là phần thân thước (phần cố định) và phần đầu đọc (phần dịch
chuyển).
 |
| Cấu tạo thước quang học |
Ngoài ra còn có hệ thống cáp nối dài từ thước đến màn hình hiển thị số (màn hình thước quang một trục, 2 trục (thước quang thường dùng cho máy tiện), 3 trục (thước quang thường dùng cho máy phay, máy mài, doa), 4 trục hoặc 5
trục) để hiển thị vị trí toạ độ cũng như khoảng cách dịch chuyển lên màn hình cho
người dùng nhìn thấy và điều chỉnh được.
Hệ thống DRO (Digital Read Out) sẽ bao gồm một bộ thước
quang, cáp truyền và màn hình hiển thị số (màn hình ở đây bao gồm cả màn hình LCD, LED, …màn hình máy cắt dây, máy xung điện, …)
 |
| Hình ảnh thước quang máy tiện Delos - Sino (thường dùng cho máy phay, tiện Đài Loan, TQ, ...) |
III. Nguyên lý hoạt động thước quang.
Nguyên lý hoạt động của thước quang
Khi trục máy phay hoặc tiện di chuyển, phần đầu đọc sẽ di chuyển theo
lúc này phần thân thước sẽ được giữ cố định, các vết tối trên đầu đọc sẽ dịch
chuyển dưới bộ mã hoá quang học và sẽ được kích hoạt liên tiếp chuyển đổi thành
tín hiệu điện và được truyền đến màn hình hiển thị qua bộ cáp truyền.
 |
| Nguyên lý hoạt động của thước quang |
Nói đơn giản hơn là khi có sự dịch chuyển tương đối giữa
đầu đọc và thân thước thì tín hiệu ánh sáng (quang học) sẽ được thay đổi và
chuyển hoá thành tín hiệu điện, sau đó nó được mã hoá thành tín hiệu phân chia
cao thông qua mạch điều khiển và hiển thị lên màn hình qua dây cáp truyền.
Video mô tả hoạt động thước quang và màn hình hiển thị dùng cho máy tiện, máy phay, ...
IV. Phân loại và ứng dụng thước.
Phân loại thước quang
Hiện nay có nhiều loại hệ thống DRO được sử dụng như
thước quang (thường sử dụng đo đạc khoảng cách từ 3000mm trở về, thước từ (thường
dùng để đo các khoảng cách dài hơn 3000mm), …
 |
| Loại Thước quang |
 |
| Loại Thước từ |
Ứng dụng
Với sự tiện lợi, chính xác và hiệu quả của hệ thống
DRO cũng như thước quang. Trên thị trường thế giới nói chung cũng như Việt Nam
nói riêng thì thước quang đã được sử dụng rất nhiều từ lâu đời và cũng
đã chứng minh được sự tiện lợi và những hiệu quả mà nó mang lại, hiện nay nhu cầu
sử dụng ngày càng nhiều và càng phát triển hơn. Nâng cao năng suất và chất lượng
sản xuất cũng như mang lại hiệu quả cao cho người dùng.
Thước quang, màn hình hiển thị và thước quang được ứng
dụng rất nhiều cho máy tiện, máy phay, máy doa, máy mài, máy cắt dây, máy bắn
điện, các ứng dụng đo đạc, hành trình dịch chuyển khác, …Ngoài ra loại thước quang này còn dùng để sử dụng trong các hiển thị dịch chuyển các trục máy lốc tôn, máy chấn tôn, bàn cắt, ...
 |
| Ứng dụng thước quang cho máy phay, máy tiện, mài, máy doa, máy bắn điện, ... |
Sự tiện lợi dễ nhìn thấy nhất là khi các máy gia công
cơ bản như máy tiện, máy phay, máy mài, máy doa, … chúng đã được sử dụng lâu năm hoặc cho
dù còn mới, khi sử dụng người vận hành phải điều chỉnh khó khăn và chậm chạp
các du xích, điều chỉnh vị trí, nhưng sau khi ứng dụng hệ thống DRO, các thước
quang và màn hình hiển thị các hoạt động, toạ độ vị trí và hành trình sẽ nhanh
hơn, chính xác, hiệu quả hơn và mang lại năng suất vượt trội, tiết kiệm thời
gian và chất lượng sản phẩm được nâng cao cũng như chính xác hơn.
An toàn khi sử dụng bảo quản thước
Các lưu ý khi cài đặt gắn thước quang cho máy tiện hoặc máy phay, ...để sử dụng cần cố
định thân thước một cách chính xác, vững chắc, cần rà gá thẳng và song song với
trục hoạt động tương ứng, phần đầu đọc của thước cũng cần có độ hở tương đối
tránh trường hợp cọ sát, không thẳng tránh trường hợp đầu đọc sẽ không dịch
chuyển theo hướng của thước một cách thoải mái và lực đè quá lớn (lực F không được
vượt quá 5N) gây hỏng hóc hoặc giảm đi tuổi thọ của thước.
Việc lắp đặt và hướng dẫn cần có sự tham gia hoặc giám
sát của người có chuyên môn và được kiểm tra rà gá bằng đồng hồ so, che chắn bụi,
dầu, chạy nhẹ không tải để kiểm tra kỹ trước khi đưa vào sử dụng chính thức.
Bảng thông số chiều dài hành trình thước quang gắn trên trục máy công cụ (máy tiện, máy phay, ...) hoặc thiết bị đo đạc. Các loại thước quang Jenix, thước quang Sony, thước quang Sino, Mitutoyo, ...
|
MODEL
JSM, JSS, JSN 1L (5L) |
|
Tối đa |
Tổng chiều dài của thước |
||
|
JSS, JSM |
Loại siêu mỏng JSN |
JSS, JSM |
Loại siêu mỏng |
||
|
50 (2) |
50 (2) |
90 (3.54) |
70 (2.76) |
250 (10) |
200 (08) |
|
100 (4) |
100 (4) |
140 (5.51) |
120 (4.72) |
300 (12) |
250 (10) |
|
150 (6) |
150 (6) |
190 (7.48) |
170 (6.69) |
350 (14) |
300 (12) |
|
200 (8) |
200 (8) |
240 (9.44) |
220 (8.66) |
400 (16) |
350 (14) |
|
250 (10) |
250 (10) |
290
(11.41) |
270
(10.63) |
450 (18) |
400 (16) |
|
300 (12) |
300 (12) |
340
(13.38) |
320
(12.60) |
500 (20) |
450 (18) |
|
350 (14) |
350 (14) |
390
(15.35) |
370
(14.57) |
550 (22) |
500 (20) |
|
400 (16) |
400 (16) |
440
(17.32) |
420
(16.54) |
600 (24) |
550 (22) |
|
450 (18) |
450 (18) |
490
(19.29) |
470
(15.80) |
650 (26) |
600 (24) |
|
500 (20) |
500 (20) |
540
(21.25) |
|
700 (28) |
|
|
600 (24) |
600 (24) |
640
(25.19) |
|
800 (32) |
|
|
700 (28) |
700 (28) |
740
(29.13) |
|
900 (36) |
|
|
750 (30) |
750 (30) |
790
(31.10) |
|
950 (38) |
|
|
800 (32) |
800 (32) |
840
(33.07) |
|
1000 (40) |
|
|
900 (36) |
900 (36) |
940
(37.00) |
|
1100 (44) |
|
|
1000 (40) |
1000 (40) |
1040
(40.94) |
|
1200 (48) |
|
|
1100
(44) |
1100
(44) |
1140
(44.88) |
|
1300
(52) |
|
|
1200
(48) |
1200
(48) |
1240
(48.81) |
|
1400
(56) |
|
|
1300
(52) |
1300
(52) |
1340
(52.75) |
|
1500
(60) |
|
|
1400
(56) |
1400
(56) |
1440
(56.69) |
|
1600
(64) |
|
|
1500
(60) |
1500
(60) |
1540
(60.62) |
|
1700
(28) |
|
|
1600
(64) |
1600
(64) |
1640
(64.56) |
|
1800
(72) |
|
|
1700
(68) |
1700
(68) |
1740
(68.50) |
|
1900
(76) |
|
|
1800
(72) |
1800
(72) |
1840
(72.44) |
|
2000
(80) |
|
|
1900
(76) |
1900
(76) |
1940
(76.37) |
|
2100
(84) |
|
|
2000
(80) |
2000
(80) |
2040
(80.31) |
|
2200
(88) |
|
|
2100
(84) |
2100
(84) |
2140
(84.25) |
|
2300
(88) |
|
|
2200
(88) |
2200
(88) |
2240
(88.18) |
|
2400
(96) |
|
|
2300
(92) |
2300
(92) |
2340
(92.12) |
|
2500
(98) |
|
|
2400
(96) |
2400
(96) |
2440
(96.06) |
|
2600
(104) |
|
|
2500
(98) |
2500
(98) |
2540
(100.00) |
|
2700
(106) |
|
|
2600
(104) |
2600
(104) |
2640
(109.93) |
|
2800
(112) |
|
|
2700
(106) |
2700
(106) |
2740
(107.87) |
|
2900
(114) |
|
|
2800
(110) |
2800
(110) |
2840
(111.81) |
|
3000
(118) |
|
|
2900
(114) |
2900
(114) |
2940
(115.74) |
|
3100
(122) |
|
|
3000
(118) |
3000
(118) |
3040
(119.68) |
|
3200
(126) |
|
Thietbi365.com Chúng tôi chuyên phân phối các dòng thước quang máy tiện, thước quang máy phay, ... và màn hình hiển thị cho máy công cụ và các ứng dụng đo đạc, hàng hoá luôn đa dạng có sẵn kho, chất lượng tốt với giá ưu đãi nhất cho các đại lý cũng như người dùng. Có thể liên hệ chúng tôi để đến xem hàng trực tiếp tại kho.
Các thông tin cần trao đổi, tư vấn thêm hoặc nhận báo giá tốt và nhanh nhất vui lòng liên hệ qua email: Sales.hcm@machinetools.com.vn hoặc số điện thoại: 0988589709 / 0908178870.
